4Cr14Ni14W2Mo閥門鋼

4Cr14Ni14W2Mo簡介：4Cr14Ni14W2Mo是中碳奧氏體閥門鋼，在700℃以下有較高的熱強性，在800℃以下有良好的抗氧化性能。

4Cr14Ni14W2Mo新標準牌號為45Cr14Ni14W2Mo

新舊標準：

GB/T1221-1992    4Cr14Ni14W2Mo

GB/T1221-2007    45Cr14Ni14W2Mo

GB/T12773-2008   45Cr14Ni14W2Mo

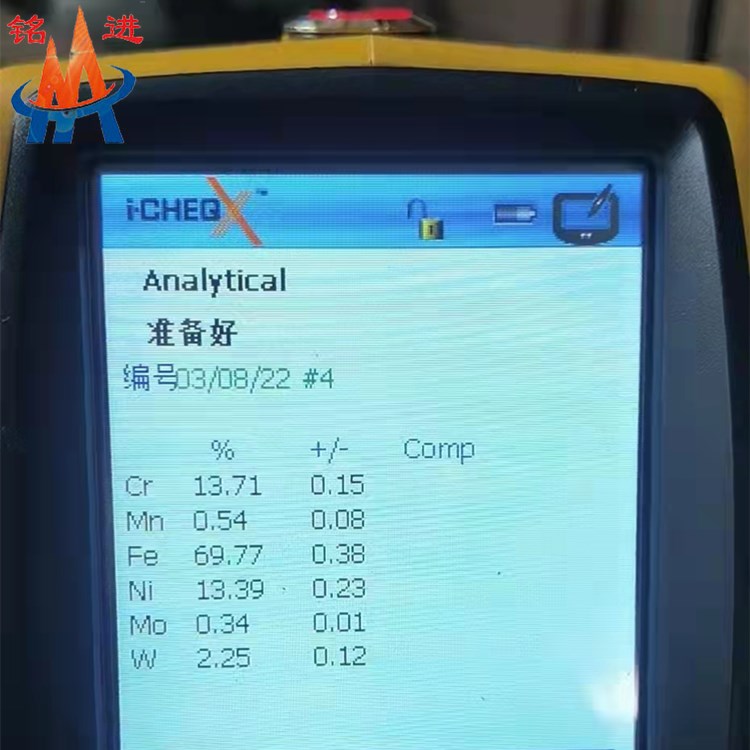

4Cr14Ni14W2Mo化學成分：（GB/T12773-2008）

C：0.4-0.5

Cr：13.0-15.0

Si：≤0.8

Ni：13.0-15.0

Mn：≤0.7

Mo：0.25-0.4

P：≤0.035

W：2.00-2.75

Cu：≤0.3

4Cr14Ni14W2Mo一般固溶狀態(tài)交貨。熱處理規(guī)范：1100~1200℃固溶+720~800℃空冷。

試樣毛坯尺寸：Φ25mm（≤60mm）

熱處理：退火、固溶+空冷

力學性能：

RP0.2（MPa）≥315  ≥395

Rm（MPa）≥705  ≥785

A（%）≥20  ≥25

Z（%）≥35  ≥35

硬度HBW ≤248 ≤295

4Cr14Ni14W2Mo用途：4Cr14Ni14W2Mo用于制造700℃以下工作的內燃機、柴油機重負荷進、排氣閥和緊固件，及500℃以下工作的航空發(fā)動機或者其他產品零件。也可作為滲氮鋼使用。
