Incoloy907低膨脹變形高溫合金

Incoloy907簡介：Incoloy907是Fe-Ni-Co基沉淀硬化型低膨脹變形高溫合金，以添加鈮、鈦、硅和微量硼元素進行綜合強化。Incoloy907合金在650℃以下具有很高的強度，低的膨脹系數，良好的抗冷熱疲勞性能以及幾乎不變的彈性模量。Incoloy907居里點在400℃-450℃，居里點以下合金的膨脹系數基本不變。Incoloy907適于制作650℃以下使用的各類航空、航天發(fā)動機環(huán)形件和機匣，使用情況良好。由于合金不含鉻、鋁元素，因此高溫抗氧化能力較差。在700℃以上長時間使用時，應當采取適當的防護涂層。合金表面可經過噴丸處理，噴丸后可掉高旋轉彎曲疲勞15%左右。Incoloy907主要產品有棒材、鍛件、板材和帶材等。

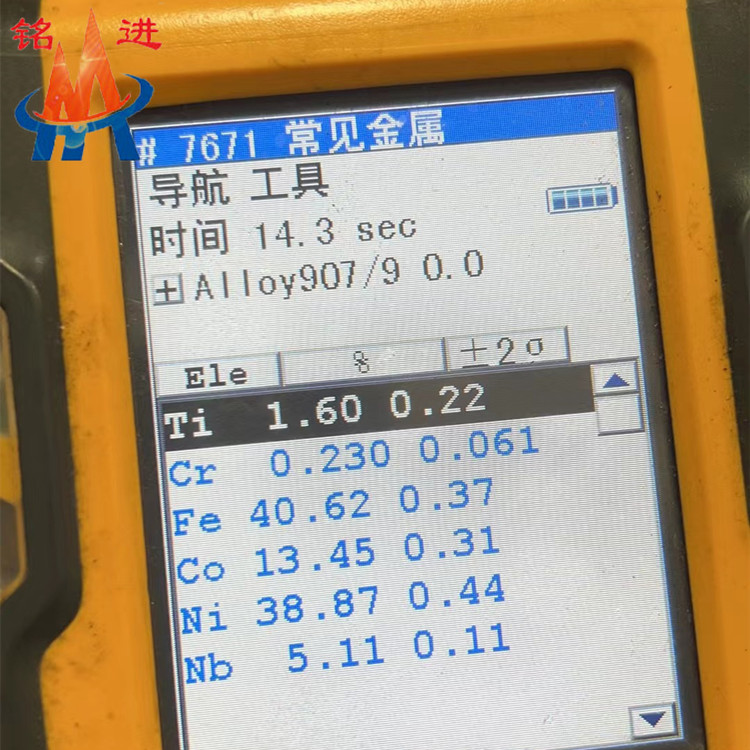

Incoloy907化學成分：

Incoloy907熱處理制度：

1040℃±10℃保溫1小時，空冷或快冷+800℃保溫16小時以每小時55℃降溫至620℃保溫8小時，空冷

980℃±10℃保溫1小時，空冷或快冷+775℃保溫12小時以每小時55℃降溫至620℃保溫8小時，空冷

Incoloy907密度：8.28g/cm3

Incoloy907執(zhí)行標準：GJB 5261、HB 7682、Q/GYB 05067和Q/GYB 05069。

Incoloy907規(guī)格：圓餅、環(huán)坯以及環(huán)形件； d20mm~ 300mm棒材；δ0.5mm~6.5mm冷軋薄板和帶材；d0. 3mm~10. 0mm焊絲。
