GH2907低膨脹變形高溫合金

GH2907簡介：GH2907是Fe-Ni-Co基沉淀硬化型低膨脹變形高溫合金，以添加鈮、鈦、硅和微量硼元素進(jìn)行綜合強(qiáng)化。GH2907合金在650℃以下具有很高的強(qiáng)度，低的膨脹系數(shù)，良好的抗冷熱疲勞性能以及幾乎不變的彈性模量。GH2907居里點(diǎn)在400℃-450℃，居里點(diǎn)以下合金的膨脹系數(shù)基本不變。GH2907適于制作650℃以下使用的各類航空、航天發(fā)動機(jī)環(huán)形件和機(jī)匣，使用情況良好。由于合金不含鉻、鋁元素，因此高溫抗氧化能力較差。在700℃以上長時(shí)間使用時(shí)，應(yīng)當(dāng)采取適當(dāng)?shù)姆雷o(hù)涂層。合金表面可經(jīng)過噴丸處理，噴丸后可掉高旋轉(zhuǎn)彎曲疲勞15%左右。GH2907主要產(chǎn)品有棒材、鍛件、板材和帶材等。

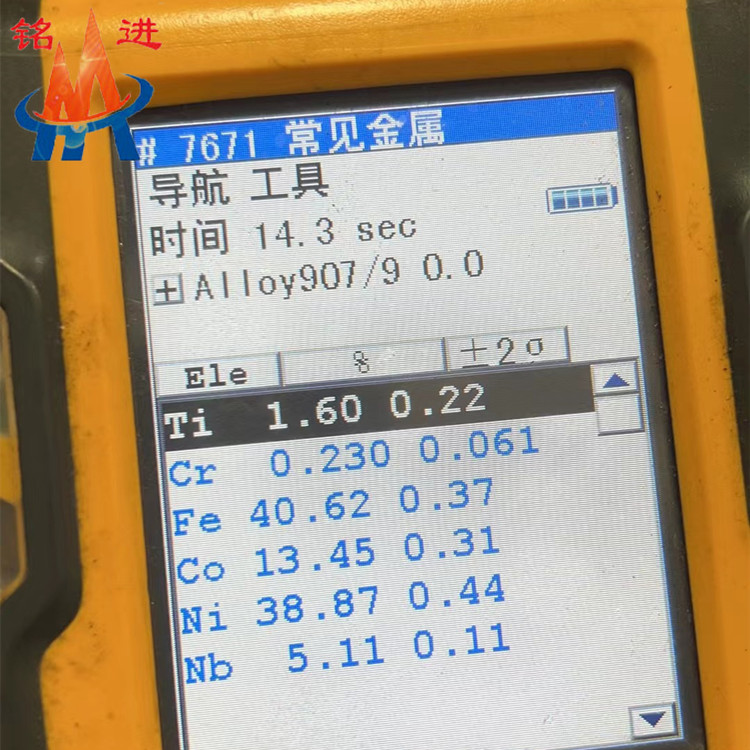

GH2907化學(xué)成分：

GH2907熱處理制度：

1040℃±10℃保溫1小時(shí)，空冷或快冷+800℃保溫16小時(shí)以每小時(shí)55℃降溫至620℃保溫8小時(shí)，空冷

980℃±10℃保溫1小時(shí)，空冷或快冷+775℃保溫12小時(shí)以每小時(shí)55℃降溫至620℃保溫8小時(shí)，空冷

GH2907密度：8.28g/cm3

GH2907執(zhí)行標(biāo)準(zhǔn)：GJB 5261、HB 7682、Q/GYB 05067和Q/GYB 05069。

GH2907規(guī)格：圓餅、環(huán)坯以及環(huán)形件； d20mm~ 300mm棒材；δ0.5mm~6.5mm冷軋薄板和帶材；d0. 3mm~10. 0mm焊絲。
