国产精品久久久久精品综合紧,AV在线无码亚洲一区伊甸,国产精品污www一区二区三区,婷婷丁香综合

首頁(yè)  - 產(chǎn)品展示

GH3039固溶強(qiáng)化型鎳基合金

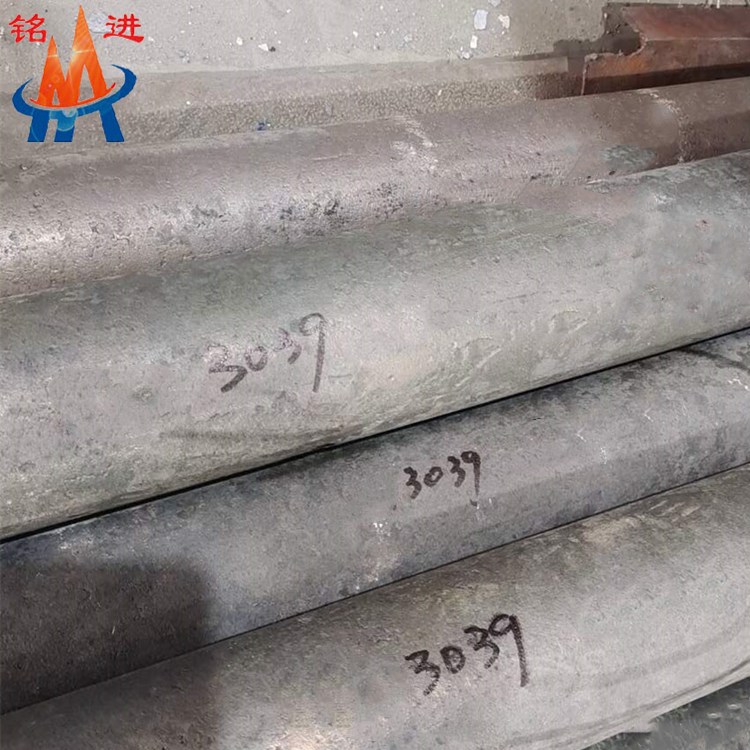

GH3039固溶強(qiáng)化型鎳基合金

GH3039特性及應(yīng)用領(lǐng)域概述：GH3039合金是單相奧氏體固溶強(qiáng)化型合金，在800℃以下具有中等的熱強(qiáng)性和良好的熱疲勞性能，1000℃以下抗氧化性能良好，長(zhǎng)期使用組織穩(wěn)定，還具有良好的冷成形性和焊接性能。適宜于850℃以下長(zhǎng)期使用的航空發(fā)動(dòng)機(jī)燃燒室和加力燃燒室零部件。


GH3039化學(xué)成分：（GB/T14992-2005）

合金
牌號(hào)

%

鎳
Ni

鉻
Cr

鐵
Fe

鉬
Mo

鈮
Nb

碳
C

錳
Mn

硅
Si

硫
S

磷
P

鋁
Al

鈦
Ti

GH3039

MIN

余 量

19.0


1.8

0.9






0.35

0.35

MAX

22.0

3.0

2.3

1.3

0.08

0.4

0.8

0.012

0.02

0.75

0.75


GH3039物理性能：

密度
g/cm3

熱導(dǎo)率
λ/(W/m?℃)

比熱容
J/kg?℃

彈性模量
GPa

電阻率
μΩ?m

線膨脹系數(shù)
a/10-6℃-1

8.3

13.8(100℃)

544

196

1.18

11.5(20~100℃)


GH3039力學(xué)性能：(在20℃檢測(cè)機(jī)械性能的MIN值)

處理方式

抗拉強(qiáng)度σb/MPa

延伸率σ5 /%

固溶處理

735

40


GH3039金相組織結(jié)構(gòu)：

該合金在固溶狀態(tài)為單相奧氏體，并含有少量Ti(CN)、NbC及M23C6碳化物

GH3039工藝性能與要求：

1、GH3039合金具有良好的熱加工工藝塑性，變形性能良好。鍛造加熱溫度1170℃，終鍛900℃。

2、GH3039合金的晶粒度平均尺寸與鍛件的變形程度、終鍛溫度密切相關(guān)。

3、GH3039合金可以用氬弧焊、點(diǎn)焊或縫焊方法焊接，其焊接性能優(yōu)良，氬弧焊裂紋傾向性小。

4、GH3039合金熱處理后，零件表面氧化皮可用吹砂或酸洗方法qingchu。


返回頂部
