国产精品久久久久精品综合紧,AV在线无码亚洲一区伊甸,国产精品污www一区二区三区,婷婷丁香综合

首頁  - 產(chǎn)品展示

UNS N06002鎳基高溫合金

UNS N06002相近牌號：W.Nr.2.4665、HastelloyX、 NC22FeD、NiCr22FeMo、Nimonic PE13、GH3536、AlloyX


UNS N06002特性及應用領域概述：UNS N06002主要是用鉻和鉬固溶強化的一種含鐵量高的鎳基高溫合金，具有良好的抗氧化和耐腐蝕性能，在900℃以下有中等到的持久和蠕變強度，冷、熱加工成形性和焊接性能良好。適用于制造航空發(fā)動機的燃燒室部件和其他高溫部件，900℃以下長期使用，短時工作溫度達到1080℃。

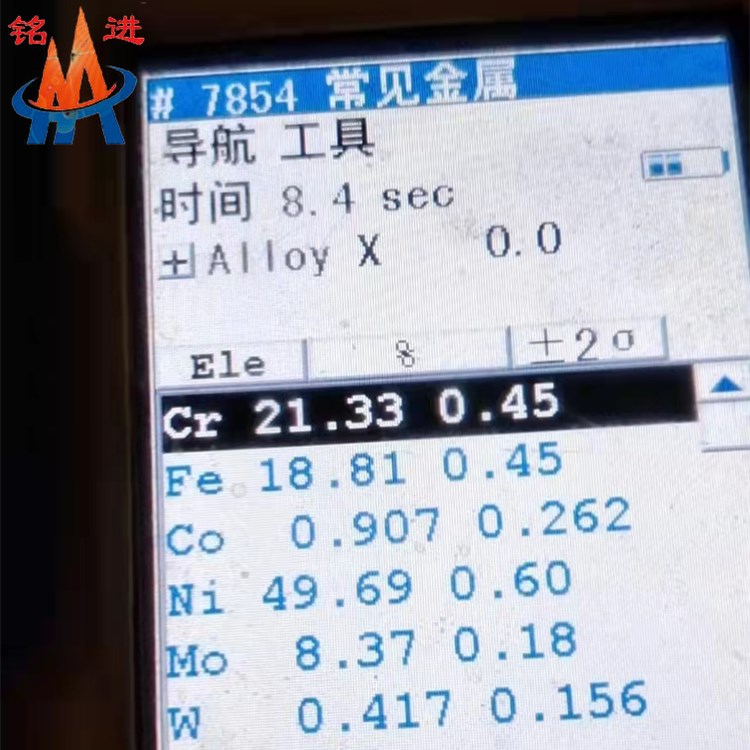

UNS N06002化學成分：

NiCrFeWMoCoC
余20.517.00.28.00.50.05
量23.020.01.010.02.50.15
MnSiSPCuAlTi







1.01.00.0150.0250.50.150.5


UNS N06002物理性能：

密度g/cm3熔點℃熱導率λ/(W/m?℃)比熱容J/kg?℃彈性模量GPa電阻率μΩ?m線膨脹系數(shù)a/10-6℃-1
8.281295-138113.38(100℃)372.61.180.312.1(20~100℃)


UNS N06002力學性能：(在20℃檢測機械性能的MIN值)

熱處理方式抗拉強度σb/MPa屈服強度σp0.2/MPa延伸率σ5 /%布氏硬度HBS
固溶處理69027530≥241


UNS N06002生產(chǎn)執(zhí)行標準：
標準 化學成份 棒材 鍛件 板材 絲材 管材
國家標準 GB/T14992 GB/T14994
GB/T14993 GB/T14997
GB/T14998 GB/T14995
GB/T14996 YB/T5249 GB/T15062
國家軍用標準 GJB 3020 GJB 1952 GJB 2612
航空工業(yè)標準 HB 5497 HB 5496 HB 5495 HB 5498 HB 5494


UNS N06002金相組織結(jié)構(gòu)：合金在固溶狀態(tài)的組織為奧氏體基體，還有少量的TiN和M6C型碳化物。


UNS N06002工藝性能與要求：
1、該合金具有良好的冷、熱加工性能，鍛造加熱溫度1170℃。
2、該合金的晶粒度平均尺寸與鍛件的變形程度、終鍛溫度密切相關。
3、合金具有滿意的焊接性能，可用氬弧焊、縫焊、點焊等方法進行焊接。氬弧焊時推薦采用HGH3536或HGH3113焊絲。


返回頂部
