Alloy600是一種早期開發(fā)的Ni-Cr-Fe基固溶強化合金。具有良好的耐高溫腐蝕和抗氧化性能，優(yōu)良的冷熱加工和焊接工藝性能。在700℃以下具有良好的熱強度和高塑性。Alloy600合金可以通過冷加工進行強化，也可以通過電阻焊、溶液焊或釬焊連接?？捎糜诶滠埍“濉彳埡癜?、帶材、線材、棒材、圓餅、環(huán)坯、環(huán)鍛件等。適用于制造1100℃以下低負荷的抗氧化零件。

Alloy600對應牌號：W.Nr.2.4816、NC15FE、NA14、UNS NO6600、NiCr15Fe8、NiCr15Fe、Inconel 600、GH3600、GH600

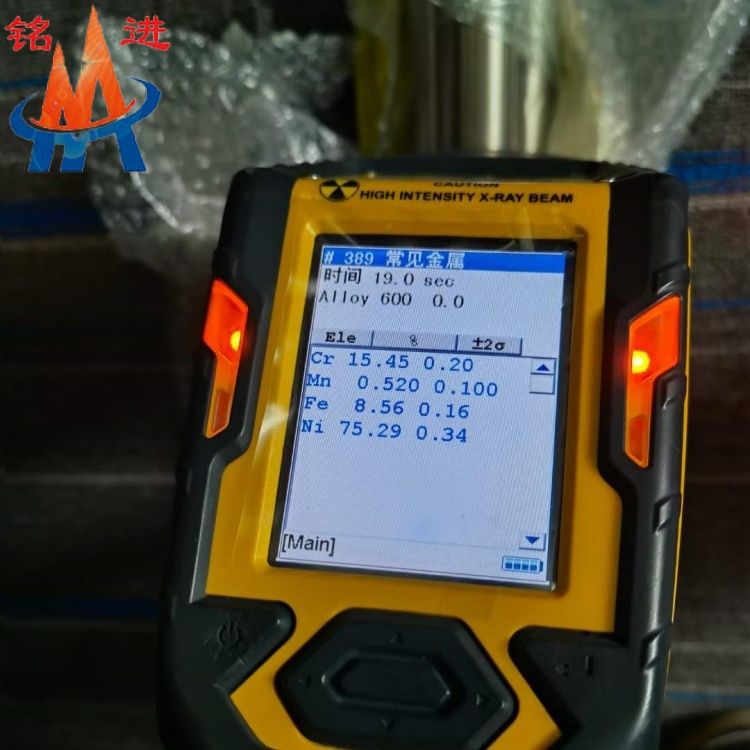

Alloy600化學成分：

Alloy600熱處理：

板材：1010～1050℃，3～5min/mm，風冷；帶鋼：1010℃±10℃，風冷；線材：1065℃±10℃，風冷。在1010℃±10℃的溫度下，用空冷液處理棒環(huán)零件。

Alloy600品種規(guī)格：板材、棒材、鍛件、帶材、線材、圓餅、環(huán)坯、環(huán)鍛件。棒材為鍛軋、表面拋光或精整；圓餅、環(huán)坯為鍛態(tài)；環(huán)件為固溶體；板材為固溶體；板材為冷軋、固溶、除銹后供貨。

Alloy600熔煉鑄造工藝：

（1）非真空感應熔煉+電渣重熔；

（2）電弧爐熔煉+電渣重熔；

（3）真空熔煉。

Alloy600應用概況及特殊要求：Alloy 600合金在國外已有成熟經(jīng)驗，在我國已制成航空發(fā)動機零部件。通過飛行試驗，它也已應用于航空領域。
Alloy600熔化溫度范圍：1370~1430℃。

Alloy600導熱系數(shù)如下：

Alloy600密度：ρ=8.43g/cm3。

Alloy600電阻率：

Alloy600磁性能：合金沒有磁性。

Alloy600在空氣介質(zhì)中100h的氧化速率：

Alloy600合金的顯微組織：1120℃處理2h后，合金中只有氮化錫和Cr7C3碳化物。合金在el870h℃時效后，組織仍較穩(wěn)定。

Alloy600鎳基合金工藝性能及要求：
Alloy600的成形性：合金具有良好的熱加工性能，鑄錠鍛造加熱溫度為1110～1140℃，終鍛溫度不低于950℃，板坯軋制加熱溫度為1130～1170℃，精軋加熱溫度為1090～1130℃。固溶處理溫度為1010～1050℃。

Alloy600焊接性能：該合金具有良好的焊接性能，可采用電弧焊、氬弧焊、電阻焊和釬焊連接。大型或復雜的焊接結構件，熔焊后應在870℃退火1h，以消除焊接應力。

Alloy600零件熱處理工藝：零件熱處理工藝按相應材料標準的熱處理制度進行。薄板和帶材零件的退火應在保護性氣氛中進行。
